与微信对接开发公众号

简介

AbleCloud打通了和微信的接入，实现了双方的云端对接，开启了微信硬件开发的全新模式。在该模式下，结合AbleCloud提供的jssdk，厂商可以在您的微信公众号里实现和native app几乎一样的智能硬件相关功能特性，并且保证足够的安全性。本文介绍连接微信公众平台mp和AbleCloud云平台的关键服务开发框架ac-weixin-server。基于ac-weixin-server，您只需要关注常规的公众号开发内容，所有与AbleCloud云端交互的逻辑均已在该框架中完成，对设备的授权、控制等操作，直接在HTML页面中调用AbleCloud提供的jssdk即可。jssdk的接口说明请参见jssdk手册。

架构框图

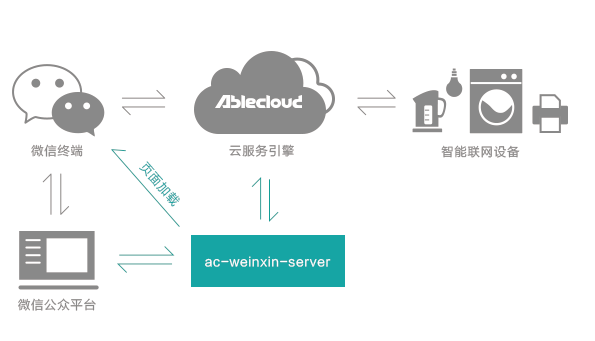

AbleCloud实现的和微信云端对接，其架构如下：

arch

在整个架构中，厂商的公众号开发人员只需要根据厂商自己的需求，扩展高亮部分ac-weixin-server的功能开发便可，图中其它模块不用太关注。

功能列表

整个ac-weixin-server的主要功能提供http服务器功能，提供如下几个功能：

提供Web Application：提供静态网页、js、资源的web服务功能。
处理公众平台的验证请求：对微信公众平台发过来的公众号提供验证。
用户OAuth认证：目前提供了scope为snsapi_base的Oauth认证功能。
公众号Access Token的管理：提供公众号Access Token的获取以及刷新功能。
公众号JS API Ticket的管理：提供公众号JS API Ticket的获取以及刷新功能。
提供Servlet Handler：提供对微信公众平台推送的各类消息进行动态处理功能。
其它实用工具类接口：提供HttpUtil，能方便的发送GET、POST请求等。

框架说明

由于ac-weixin-server进行了高度的抽象，厂商只需要继承抽象类ACMPService，实现处理函数即可。通常情况下，在函数handleMsg内部，根据已经解析好的参数reqMap中的MsgType，做出不同的处理逻辑，具体请参见后面的demo。

主体框架类

public abstract class ACMPService {
    /**
     * 厂商为了开发自己的公众号，只需要实现该抽象方法即可。
     *
     * @param reqMap    已经由框架解析成key-value对的req
     * @param req       原生req，如果无特殊需求，通常情况下可以不使用该参数，直接用第一个参数reqMap即可
     * @param resp      处理请求后的response
     * @return  String  返回微信公众平台要求的xml文档格式字符串，可参考ACDefaultMPService的代码。
     * @throws Exception
     */
    public abstract String handleMsg(Map<String, String> reqMap,
                                     HttpServletRequest req,
                                     HttpServletResponse resp) throws Exception;

    /**
     * 允许开发者通过WebAppContext扩展框架定义的Servlet服务能力。这些扩展的Servlet的位于根路径"/"下。
     * @param webApp Servelet容器。
     */
    public void extendResource(WebAppContext webApp);

    /**
     * 设置AblceCloud远程服务的访问代理。
     * @param ac AbleCloud远程服务的访问代理。
     */
    public void setACCloudAgent(AC ac);

    /**
     * 设置AblceCloud远程服务的访问代理。
     * @return 一个AC对象，是AbleCloud远程服务的访问代理。
     */
    public AC getACCloudAgent();

    /**
     * 同步AbleCloud平台及微信硬件平台记录的用户-设备绑定信息。同时检查指定设备的在线状态。
     * @details 框架接收到微信硬件平台推送的subscribe_status/unsubscribe_status事件时（比如用户打开或关闭公众号主界面时），会调用本方法同步两个平台之间的信息。
     * 开发者也可根据实际需求主动调用该方法执行数据同步（比如处理蓝牙设备绑定关系的同步）。
     * @param fromUser 待检查的用户的微信OpenID。
     * @param physicalIdOfStatus 需要检查其在线状态的设备的物理ID。
     * @return 返回true表示设备在线，否则表示设备不在线。
     */
    public boolean syncBindings(String fromUser, String physicalIdOfStatus);
}

获取Access Token

ac-weixin-server提供了公众号Access Token的管理功能。在您开发公众号的过程，如果需要用到access token，只需调用utils包中AccessTokenKeeper的静态方法getTokenStr即可拿到公众号的Access Token，不用关注繁琐的获取、刷新过程。

public class AccessTokenKeeper {
    public static String getTokenStr();
}

获取JS API Ticket

ac-weixin-server提供了公众号微信JS API Ticket的管理功能。在您开发公众号的过程，如果需要用到JS API Ticket，只需调用utils包中JsApiTicketKeeper的静态方法getTicketStr即可拿到公众号的JS API Ticket，不用关注繁琐的获取、刷新过程。

public class JsApiTicketKeeper {
    public static String getTicketStr();
}

HttpUtil

为了方便主动向微信公众平台发送消息，封装了这个实用工具类：

public class HttpUtil {
    /**
     * 发送基本的GET请求
     *
     * @param url       目的地址url
     * @return  String  GET请求返回结果content
     */
    public static String executeGet(String url);

    /**
     * 发送GET请求
     *
     * @param url   目的地址url，该url的pattern中带有ACCESS_TOKEN，
     *              在该函数内部会通过AccessTokenKeeper获取正确的token替换，
     *              然后调用executeGet执行GET请求。
     */
    public static String doGet(String url);

    /**
     * 发送基本的POST请求
     *
     * @param url       目的地址url
     * @param body      POST请求内容
     * @return  String  POST请求返回结果
     */
    public static String executePost(String url, String body);

    /**
     * 发送POST请求
     * @param url   目的地址url，该url的pattern中带有ACCESS_TOKEN，
     *              在该函数内部会通过AccessTokenKeeper获取正确的token替换，
     *              然后调用executeGet执行GET请求。
     */
    public static String doPost(String url, String body);
}

自定义Servlet

在继承抽象类ACMPService、并实现其抽象方法handleMsg的类中，厂商可以通过重载ACMPService::extendResource方法来添加自定义的Servlet，实现对框架的扩展。代码示例如下：

/**
 * 重载父类的 extendResource 方法，添加自定义的Servlet。这些扩展的Servlet位于根路径"/"下。
 * @param webApp 添加扩展Servlet的容器。
 */
@Override
public void extendResource(WebAppContext webApp) {
    AC ac = this.getACCloudAgent();
    webApp.addServlet(new ServletHolder(new AirListServlet()), "/airlist");
    webApp.addServlet(new ServletHolder(new AirCodeServlet(ac)), "/aircode");
}

网页授权并转向指定页面

本框架的Servlet类ACWXOauthServlet封装了微信提供的网页授权功能。该Servlet的地址是：/weixin/oauth2。当提供redirect_url参数时，可通过该Servlet实现完成微信用户网页授权并转向指定页面的功能。如将公众号的某VIEW类型菜单项的URL设置为：http://www.example.com/weixin/oauth2?redirect_url=http://www.example.com/some_page.html，那么用户点击该菜单打开微信客户端的浏览器后，将首先跳转至微信的网页授权页面。完成授权后，浏览器将最终自动跳转至参数redirect_url指定的页面地址。

在这个过程中，ACWXOauthServlet将自动向cookies中添加如下三项键值对：

wxOpenId：是访问该页面的微信用户的OpenID。
acMajorDomain：是当前微信公众号所关联的AbleCloud开发者的信息：主域的名字。
acSubDomain：是当前微信公众号所关联的AbleCloud开发者的信息：子域的名字。

AirKiss页面

本框架封装了缺省的微信AirKiss页面（由Servlet类ACWXAirKissServlet提供）。该页面的地址是：/weixin/airkiss。

开发流程

基于ac-weixin-server开发厂商自己的公众号服务，除了不用关注硬件和微信交互细节外，我们还提供了常规公众号开发的基础封装，如access token管理，微信公众平台推送过来的消息解析等功能。因此厂商开发自己的公众号将变得更加简单。

1、申请微信公众号

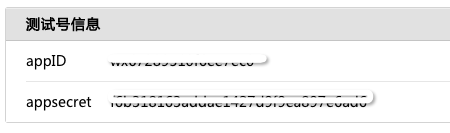

由于公众号属于各个厂商，因此，申请公众号这个步骤由厂商完成。申请好后，会拿到微信公众平台分配的appID和appsecret，如下图所示：

public_account

2、准备服务器

当前，AbleCloud暂时还未提供主机代理服务，因此需要厂商准备机器，并配置外网ip，最好申请一个域名。该服务器用来运行ac-weixin-server。由于微信方的要求，现在该后台服务只能使用80端口。

注：后续AbleCloud提供主机代理服务后，厂商无需再准备服务器，厂商的公众号后台ac-weixin-server服务也运行在AbleCloud的云端。

3、扩展ac-weixin-server功能

ac-weixin-server的发布库目录结构如下：

release

config目录下存放配置文件，lib目录下存放所有的jar文件，包括ac-weixin-server框架及其依赖包，继承ACMPService，开发实现自己的handleMsg编译成功后，也放入lib目录即可。start.cmd用于windows平台启动服务，start.sh用于linux平台启动服务。这里解释下webRoot目录，该目录用来存放公众号所需的html页面及其它静态资源，其结构大致如下：

webroot

4、编写html页面

在webRoot目录下，编写您所需的网页html或h5页面，如果要和已经接入AbleCloud平台的设备进行控制等功能，请在html页面中调用js目录下AbleCloud提供ac.js，该jssdk提供了和AbleCloud云端交互所需的丰富接口，具体参见jssdk手册。当然，您可以为您的公众号编写除硬件相关页面之外的其它任意html页面。

5、修改配置文件

config目录下配置文件config.properties完整配置项如下，需要注意的是，配置项token后面在微信公众号接口配置信息时要用到。

app_id = wx37200xxxxxxxxxxxxxxxx
app_secret = a58001xxxxxxxxxxxxxxxxxxxxxxxxx
token = xxxxxx

host = 127.0.0.1
port = 80
major_domain = testwx
sub_domain = demo
developer_id = 2
access_key = 5a11d05exxxxxxxxxxxxxxxxxxxxxxxx
secret_key = 61a5edd9xxxxxxxxxxxxxxxxxxxxxxxx

router_addr = http://test.ablecloud.cn:5000

redirect_url_after_airkiss = http://www.xxx.com/xxx.html
servlet_context_path_prefix =
weixin_mp_message_handler_class = com.ablecloud.weixin.service.ACDefaultMPService

上述配置项中：

app_id，app_secret，token和微信公众号相关。
major_domain，sub_domain，developer_id，access_key，secret_key和AbleCloud相关，请登录AbleCloud的console查看。
weixin_mp_message_handler_class是您自定义的微信公众号核心消息处理类的名字，继承自ACMPService。
router_addr是AbleCloud云端服务的入口地址。"http://test.ablecloud.cn:5000"是测试环境的入口地址。
redirect_url_after_airkiss是调用本框架的AirKiss页面并且配置成功时，浏览器自动跳转的目的页面地址。
servlet_context_path_prefix是访问本框架的Servlet时URL的前缀。该前缀可用在需要为本框架做反向代理的场景下。比如，服务器的80端口已经被其它应用使用，此时可设置本框架使用其它任意端口（如8001），而使用nginx等工具为本框架做反向代理。假设规定URL路径匹配前缀/mp/的请求全部反向代理至本框架来处理，如请求"http://127.0.0.1/mp/weixin/airkiss"就是满足反向代理的访问，则可配置servlet_context_path_prefix的值为"/mp"。注意，此处配置只是本框架的运行参数，真正实现反向代理需要对nginx等工具进行配置。

6、部署ac-weixin-server

当开发完消息处理handler，html页面后，便可以部署整个微信公众号后台服务。我们提供了启动脚本，部署变得非常简单。

windows平台

windows下在cmd中运行如下命令启动服务

start.cmd

linux平台

linux下在终端运行如下命令启动服务

sh start.sh

真正线上启动，需要用nohup等将服务放后台，如nohup sh start.sh &,并且可能需要使用supervisor配合，防止进程异常退出。

7、修改公众号接口配置信息

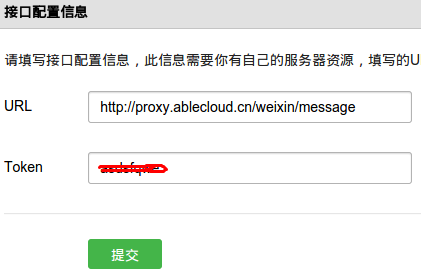

在微信公众平台修改接口配置信息，如下图所示:

modify_config

点击提交，正常情况下，会收到微信公众平台提示验证成功。如果验证失败，请查看log目录下的日志。

注：这里填写的token要和配置文件中的token一致。并且URL的URI部分（除去域名）必须是/weixin/message，域名部分则是您服务器所申请的域名。

8、创建公众号菜单

根据微信公众平台的要求，创建菜单即可，这里不做详述。

注：菜单中需要创建一个VIEW类型的菜单，用来激活设备之用，该菜单url的URI部分必须是/weixin/airkiss，域名部分则是您服务器所申请的域名。

demo

这里以一个非常简单的实例演示厂商如何扩展开发完整的公众账号。该demo在实现handleMsg接口时，处理了MsgType为event，并且具体的event为用户关注公众号消息subscribe，在收到此请求的时候发送欢迎语给用户。你可以在handlMsg中处理任何微信公众平台的消息，如文本text，图片image，语音voice，视频video等，当然，你也可以处理任意的自定义菜单点击事件消息。一句话，所有微信公众平台推送过来的消息，你都能方便的进行处理。

新建工程

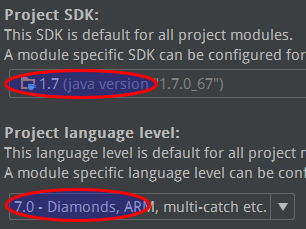

这里以Intellij为例简单说明，首先新建工程，然后修改工程属性配置，选择JDK为1.7和语言级别为7.0，如下图所示：

project

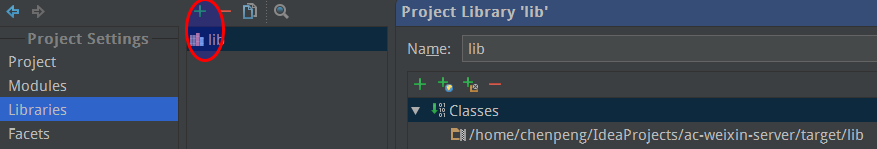

修改library，添加对ac-weixin-server框架的依赖，如下图所示（具体的依赖目录需要您根据存放框架lib库的地址不同而进行调整）：

lib

修改工程pom.xml配置

DemoServer的完整编译配置如下

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.ablecloud.weixin.demo</groupId>
    <artifactId>DemoServer</artifactId>
    <version>1.0.0</version>

    <properties>
        <ablecloud.weixin.lib.dir>/home/chenpeng/IdeaProjects/ac-weixin-server/target/lib</ablecloud.weixin.lib.dir>
    </properties>

    <build>
        <plugins>
            <plugin>
                <!--this plugin and dependency jars are used for testing-->
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
                <dependencies>
                    <dependency>
                        <groupId>org.apache.maven.surefire</groupId>
                        <artifactId>surefire-junit47</artifactId>
                        <version>2.18.1</version>
                    </dependency>
                </dependencies>
            </plugin>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-compiler-plugin</artifactId>
                <configuration>
                    <source>1.7</source>
                    <target>1.7</target>
                    <encoding>UTF-8</encoding>
                    <compilerArguments>
                        <extdirs>${ablecloud.weixin.lib.dir}</extdirs>
                    </compilerArguments>
                </configuration>
            </plugin>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-jar-plugin</artifactId>
                <executions>
                    <execution>
                        <phase>package</phase>
                        <goals>
                            <goal>jar</goal>
                        </goals>
                    </execution>
                </executions>
                <configuration>
                    <outputDirectory>${project.build.directory}/lib</outputDirectory>
                </configuration>
            </plugin>
        </plugins>
    </build>

</project>

其中绝大部分内容无需修改，您进需要修改配置项存放ac-weixin-server框架的lib库路径即可：

<properties>
        <ablecloud.weixin.lib.dir>/home/chenpeng/IdeaProjects/ac-weixin-server/target/lib</ablecloud.weixin.lib.dir>
    </properties>

编译工程

在终端运行命令mvn package即可将DemoServer编译成功，编译后的jar包存放于工程主目录下的target/lib路径下，这里为DemoServer-1.0.0.jar。

运行公众号后端服务

将上步编译好的您公众号具体的处理逻辑jar包DemoServer-1.0.0.jar拷贝到AbleCloud发布的框架lib目录中;
修改框架配置文件config/config.properties中的配置项weixin_mp_message_handler_class为你具体的处理类名，这里是com.ablecloud.weixin.ACDemoMPService;
运行sh start.sh即可。

源码展示

package com.ablecloud.weixin;

import com.ablecloud.weixin.common.ACWXMsgType;
import com.ablecloud.weixin.common.ACWXXmlResp;
import com.ablecloud.weixin.service.ACMPService;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.util.Map;

public class ACDemoMPService extends ACMPService {
    public String handleMsg(Map<String, String> reqMap,
                            HttpServletRequest req,
                            HttpServletResponse resp) throws Exception {
        String msgType = reqMap.get("MsgType");
        String fromUser = reqMap.get("FromUserName");
        String toUser = reqMap.get("ToUserName");
        String xmlResp;

        switch (msgType) {
            case ACWXMsgType.TEXT: {
                break;
            }

            case ACWXMsgType.EVENT: {
                String event = reqMap.get("Event");
                switch (event) {
                    case ACWXMsgType.Event.SUBSCRIBE:
                        // handle subscribe msg
                        xmlResp = "欢迎关注AbleCloud智能硬件公众号，开启全新的微信硬件功能开发模式。<a href='http://docs.ablecloud.cn/sdk/js_sdk_manual/'>了解更多</a>";
                        return ACWXXmlResp.buildTextResp(fromUser, toUser, xmlResp);
                }
                break;
            }
        }
        return "";
    }
}

这么一个简单的demo实现，便完成了公众号后台的开发，当用户扫描设备二维码时，会自动关注您的公众号，您同时也给了用户一个热烈的欢迎辞。
